Formel (FL)

Mit einer Formel kannst Du eine beliebige Anzahl an Objekten zusammenführen und diese berechnen.
Eine Formel kann als Datenpunkt oder als Zähler erstellt werden, was dir erlaubt diese auch in weitere Berechnungen mit einzubinden.

Bitte achte bei einer Formel immer darauf, dass alle angebundenen Objekte auch tatsächlich Daten liefern.
Ist ein Objekt an eine Formel gebunden und liefert keine Daten, so kann und wird die Formel NICHT berechnen.

1. Automatisch anlegen (FL)

Damit du eine Formel im eco2lot anlegen kannst, begibst Du dich zunächst in den Ordner, in welchem deine gewünschten Objekte liegen.
Liegen deine gewünschten Objekte NICHT alle im selben Ordner, wechsle bitte zu:
2. Manuell anlegen

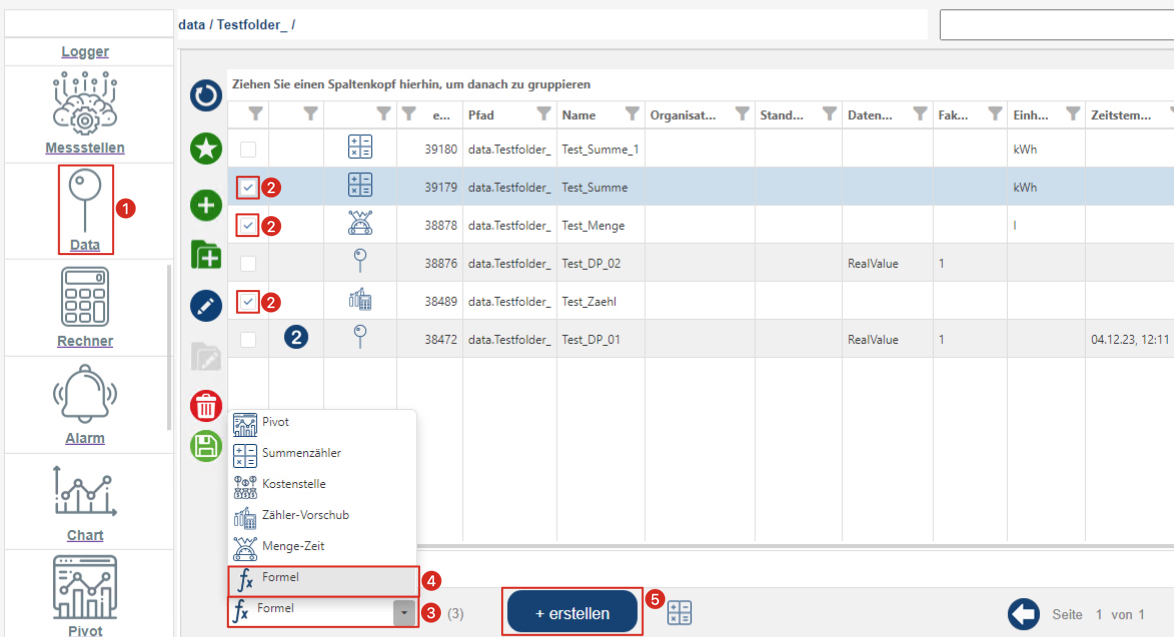

Dazu klickst du in der vertikalen Leiste auf "Data" () und navigierst zu deinen jeweiligen Objekten.

Diese markierst du anschließend mit Hilfe der "Checkbox" (

). Sind sie markiert, wählst Du am unteren Bildschirmrand das "Drop-Down-Menü" (

) aus und klickst hier auf "Formel" (

Abschließend klickst du auf "erstellen" (

) und der Erstellprozess wird eingeleitet.

Es öffnet sich ein Pop-Up-Fenster in welchem Du deine Formel konfigurieren kannst.

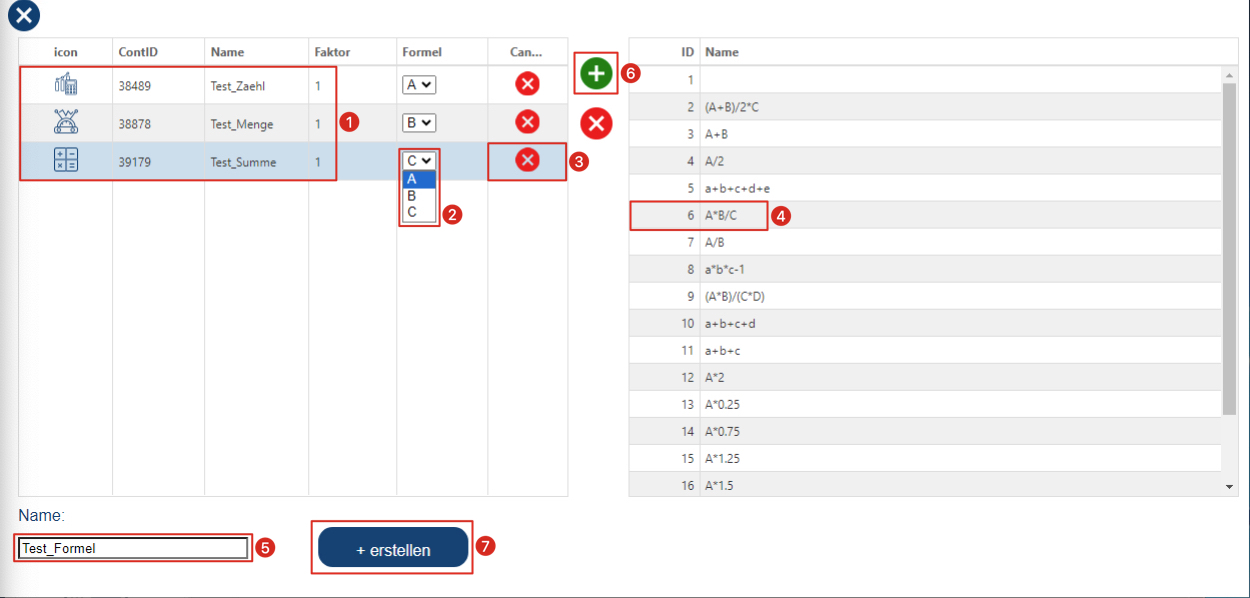

Hier bekommst Du noch einmal eine Zusammenfassung aller ausgewählten Objekte () angezeigt. Diesen wird automatisch eine Variable zugewiesen, welche Du über das Drop-Down-Menü () anpassen kannst, wenn gewünscht.

Solltest Du ein/e Objekt/Variable entfernen wollen, kannst Du dies ganz einfach mit dem roten X-Button () bewirken.

Anschließend wählst Du dir eine deiner bereits erstellten Formeln aus ().

Nun vergibst Du noch einen Namen für deine neue Formel () und klickst anschließend auf erstellen ().

Solltest Du noch keine Formel erstellt haben, dann kannst Du dir mit dem grünen Plus-Button ()* eine erstellen,

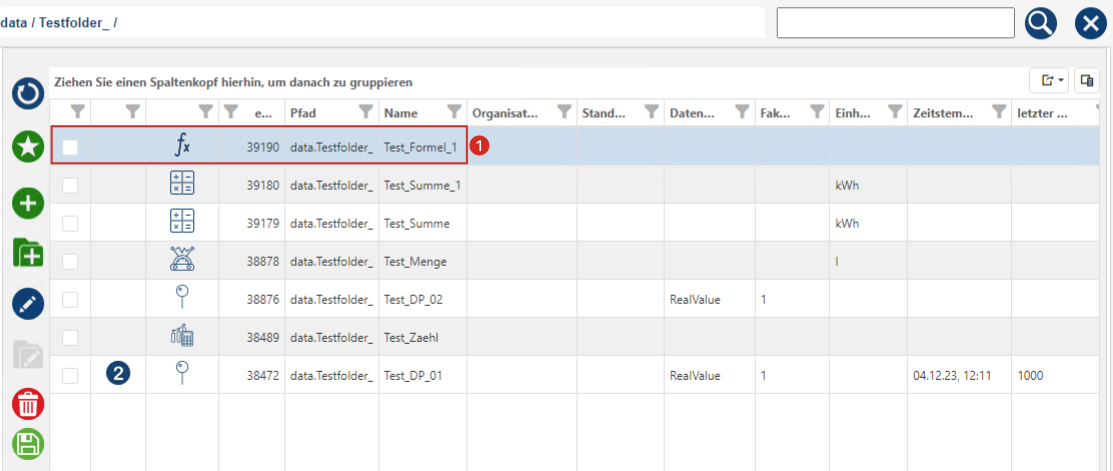

Nach Erstellung findest Du deine Formel in deiner Übersicht ().

*Zu ():

Um eine neue Formel zu erstellen, legst Du zuerst die Anzahl der Variablen fest.
Hierzu klickst Du auf das Drop-Down-Menü () und wählst dir die gewünschte Anzahl an Variablen aus ().

Im Feld Formel () trägst Du dann deine Formel ein. Diese kann standardmäßig bis zu 4000 Zeichen enthalten, kann nach Bedarf aber auch erweitert werden.

Im Bereich Beschreibung () vergibst Du dann bei Bedarf deinen Variablen noch eine Beschreibung um diese in der Formel besser differenzieren zu können.

!!!Bitte Beachten!!!

Formeln müssen immer SQL-Konform eingetragen werden, da diese sonst nicht berechnet werden können.
SQL-Konforme Deklarationen findest du hier:

SQL - Mathematische Symbole für Formeln (MISC)

2. Manuell anlegen (FL)

Neben dem automatischen Anlegen, lassen sich Formeln auch manuell anlegen. Diese kannst Du dann nachträglich mit denen von dir ausgewählten Objekten verbinden.

1) Anlegen und parametrieren (FL)

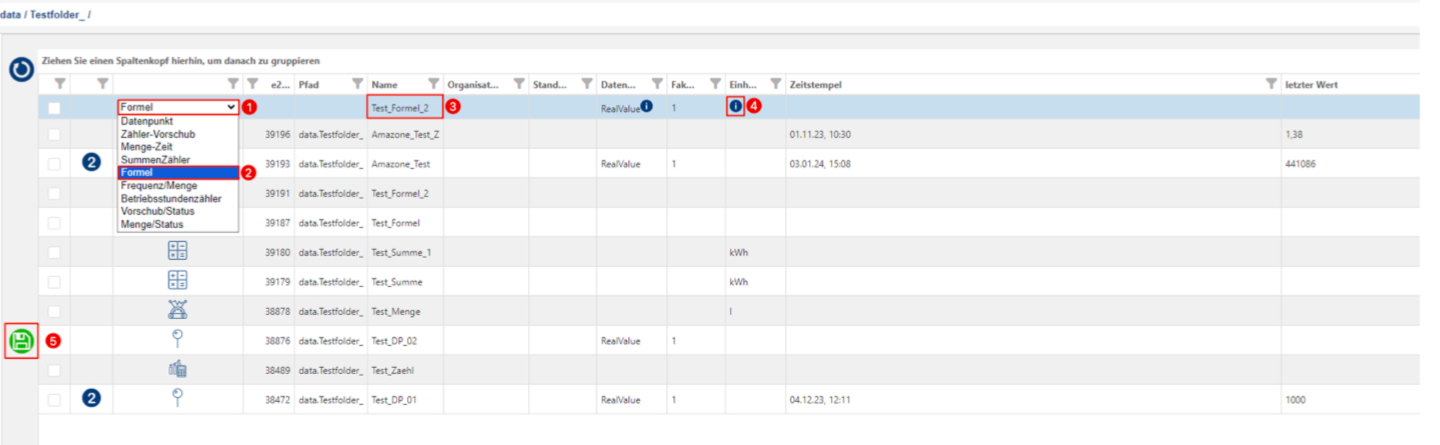

Um eine Formel manuell anzulegen und sie später selbst komplett zu konfigurieren, klickst Du zunächst einfach auf den grünen "Plus-Button" (

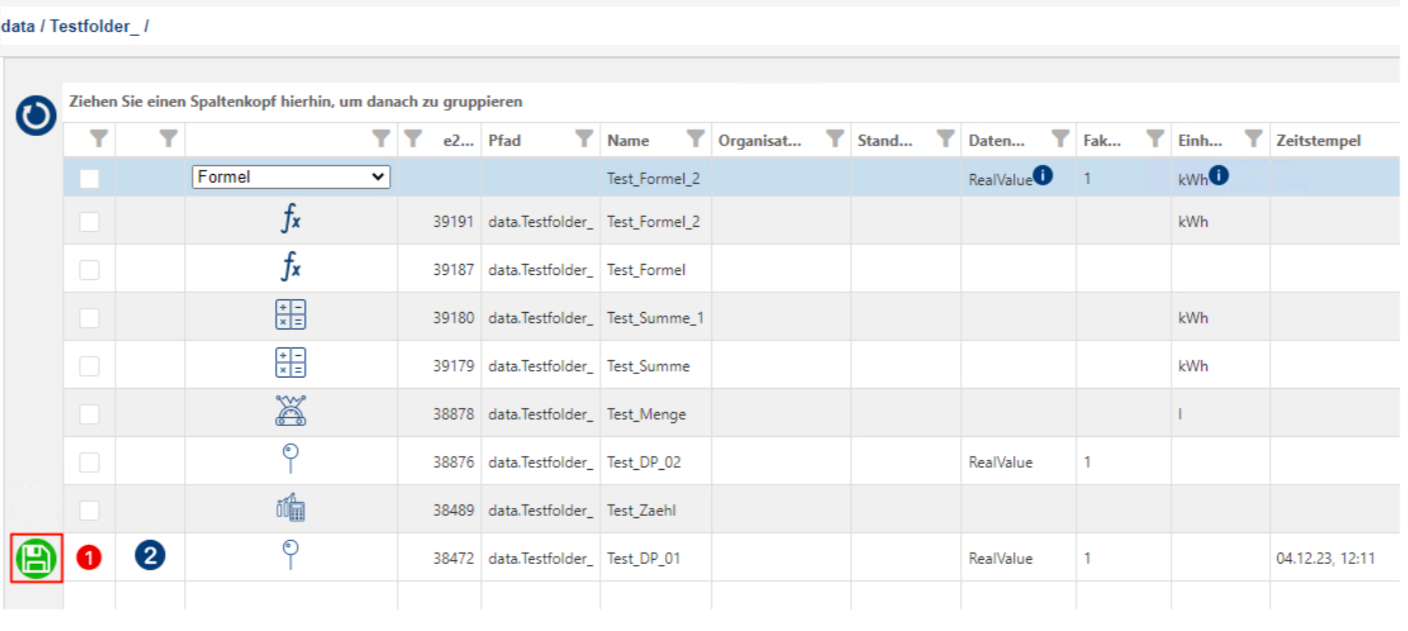

Anschließend wird automatisch eine neue Zeile erstellt, in welcher Du aus dem "Drop-Down-Menü" () die Option "Menge-Zeit" () auswählst.

In deine neu erstelle Zeile trägst Du nun noch in die Spalte "Name" () die Bezeichnung die Du für deinen Zähler haben möchtest und vergibst abschließend noch eine "Einheit" () indem Du auf den blauen Info-Button klickst.

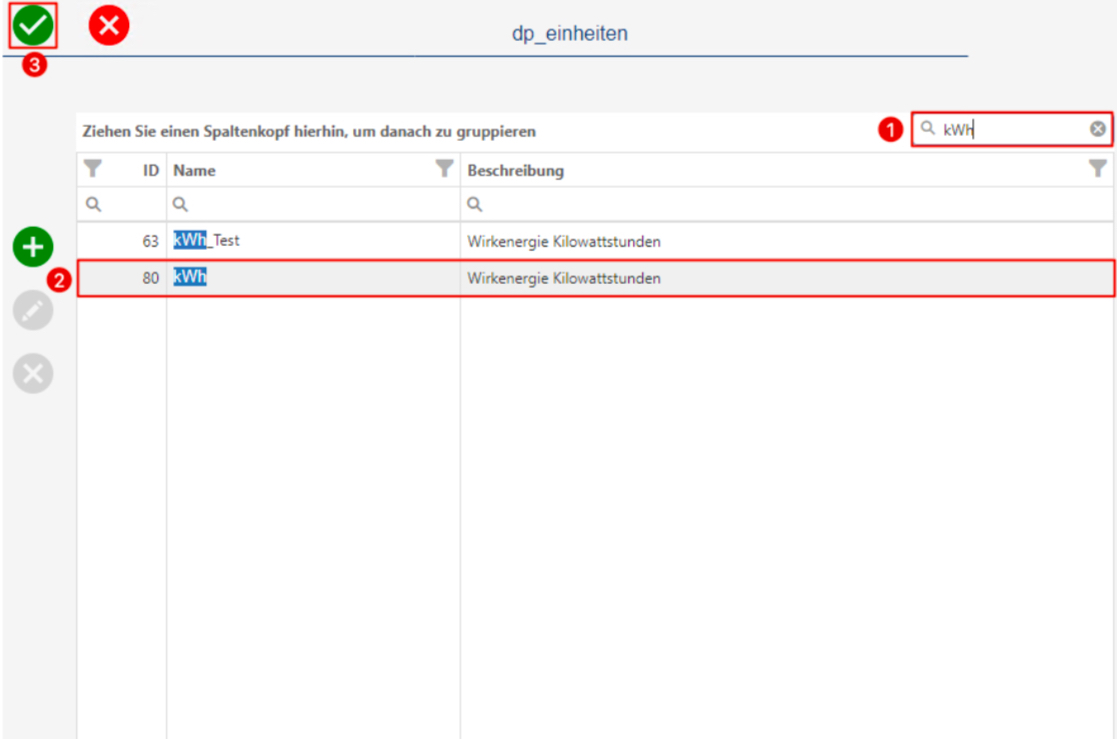

Nachdem Du auf den blauen Info-Button geklickt hast, öffnet sich ein neues Pop-Up-Fenster, in welchem Du eine Einheit für deine Formel auswählen kannst.

Hier kannst Du nach deiner gewünschten Einheit, im "Suchen-Feld" (), suchen oder sie direkt aus der Liste auswählen.
Deine gewählte Einheit markierst Du mit einem Klick () und klickst anschließend auf den grünen "Check-Button" ().

Wenn du wissen möchtest wie Du eine eigene Einheit erstellst, dann schau dir bitte diesen Artikel an: Eigene Einheit anlegen

Nachdem Du deine Einheit ausgewählt hast, gelangst Du zurück zur data-Ansicht und kannst deine Konfiguration für deine Formel hier mit dem grünen "Speichern-Button" (

) speichern.

a) PGruppe: 0_Header (FL)

Der Bereich Header in der Formel ist ähnlich wie der Bereich Header, den Du bereits aus dem Datenpunkt kennst.

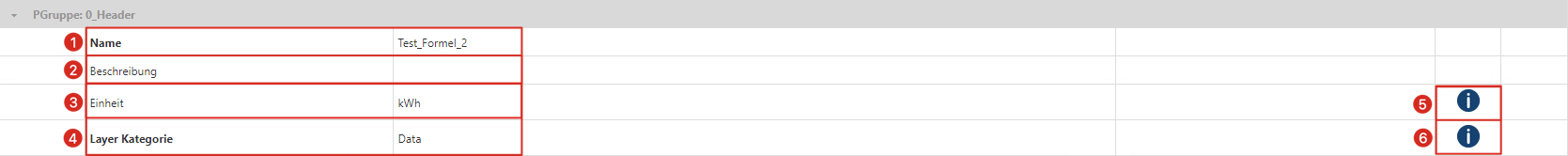

Hier hast Du die Möglichkeit deiner Formel einen (neuen) Namen zu vergeben (). Weiterhin kannst Du auch eine Beschreibung für diese Formel hinzufügen ().
Wie auch im Datenpunkt, kannst Du hier die vergebene Einheit sehen und bei Bedarf ändern durch neues eintragen () oder du suchst dir eine zuvor erstelle Einheit via des Info-Button () aus.

Zusätzlich kannst Du bei der Formel noch Ihre Layer Kategorie bestimmen (). Diese kannst du, wie auch die Einheit manuell eintragen, oder du wählst den Info-Button *() und suchst dir die entsprechende Kategorie aus.
Bei den Layer-Kategorien gelten besondere Regel bei der Auswahl.
Auf was du dabei genau achten musst, erfährst Du hier: Layer Kategorien

Mehr Infos zu Einheiten findest du hier: Eigene Einheit anlegen

*Zu ():

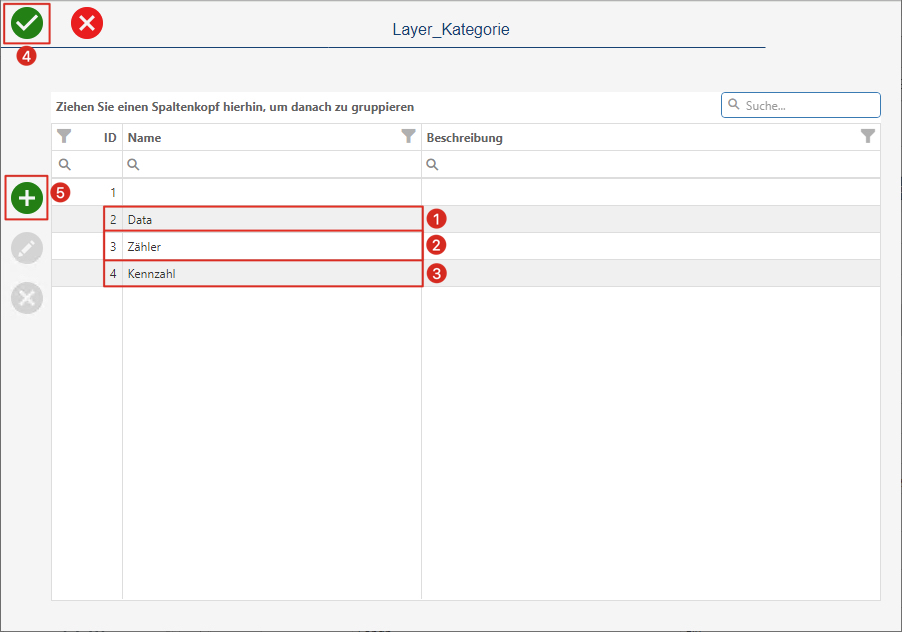

Die Layer Kategorie legt fest, als was für ein Objekt deine Formel betrachtet wird.
Data () deklariert die Formel als Datenpunkt. Somit kann deine Formel an jedes Objekt angebunden, was die Anbindung von Datenpunkten zulässt (beispielsweise Vorschub- oder Menge-Zähler)

Deklarierst Du deine Formel als Zähler (), kannst Du sie an alles anbinden was die Anbindung von Zählern zulässt (Diese Formel kann zum Beispiel nicht an Vorschub- oder Mengen-Zähler angebunden werden)

Die dritte Option ist deine Formel als Kennzahl () zu deklarieren. Bitte beachte auch hier die Anbindungsoptionen.

Hast Du dich für eine Kategorie entschieden, wählst Du die entsprechende Reihe aus und speicherst deine Eingabe mit dem grünen Check-Button ().

Du kannst auch neue Kategorien anlegen (), dies erfordert jedoch eine Anpassung in der SQL-Datenbank und sollte nur von Individuen mit entsprechender Vorkenntnis ausgeführt werden.

Alternativ darfst Du natürlich auch gerne deine Ansprechpartner von bs-systeme GmbH kontaktieren und deine Wünsche mit Ihnen besprechen.

b) PGruppe: 0_HeaderCalculation (FL)

Die Zeitbasis () zeigt dir an, auf welcher Zeitbasis deine Formel Daten in die Datenbank schreibt.

Diese haben wir standardmäßig auf 15 Minuten gesetzt und kann auch nicht verändert werden.

2) Verbindungen (FL)

Der Bereich Verbindungen bei Formeln ist etwas komplexer als bei anderen Objekten.

a) Formeln hinzufügen (FL)

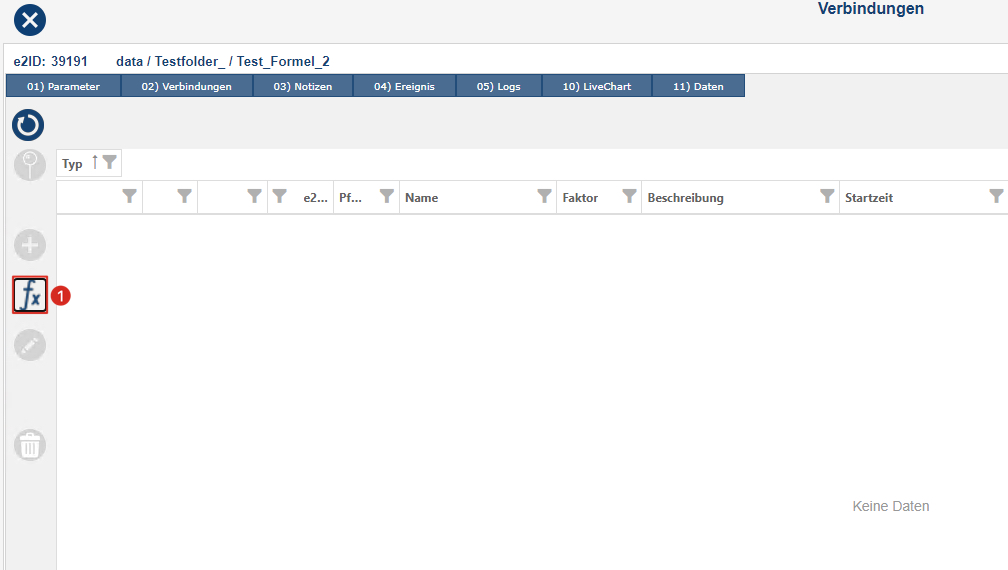

Um deiner Formel neue Objekte hinzuzufügen, klickst Du auf den blauen Formel-Button (

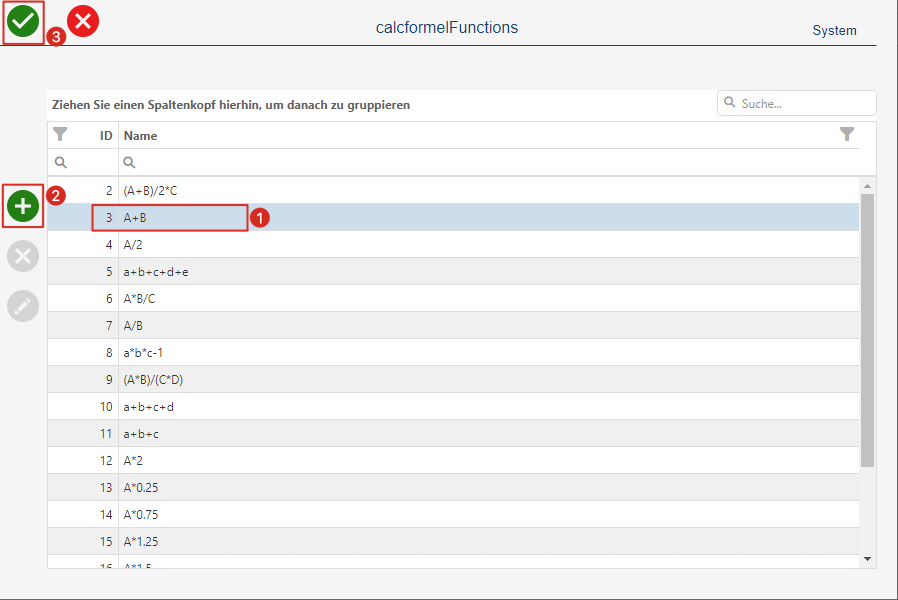

Im nächsten Schritt öffnet sich ein Pop-Up-Fenster in welchem deine aktuellen Formeln angezeigt werden ().
Mit einem Klick auf diese kannst Du sie markieren und anschließend mit dem grünen Check-Button () übernehmen.
Hast Du noch keine Formel angelegt, kannst Du dies über den grünen Plus-Button () machen.

Wie Du eine Formel erstellst (), erfährst Du weiter unten.

b) Variablen, Formel und Beschreibung (FL)

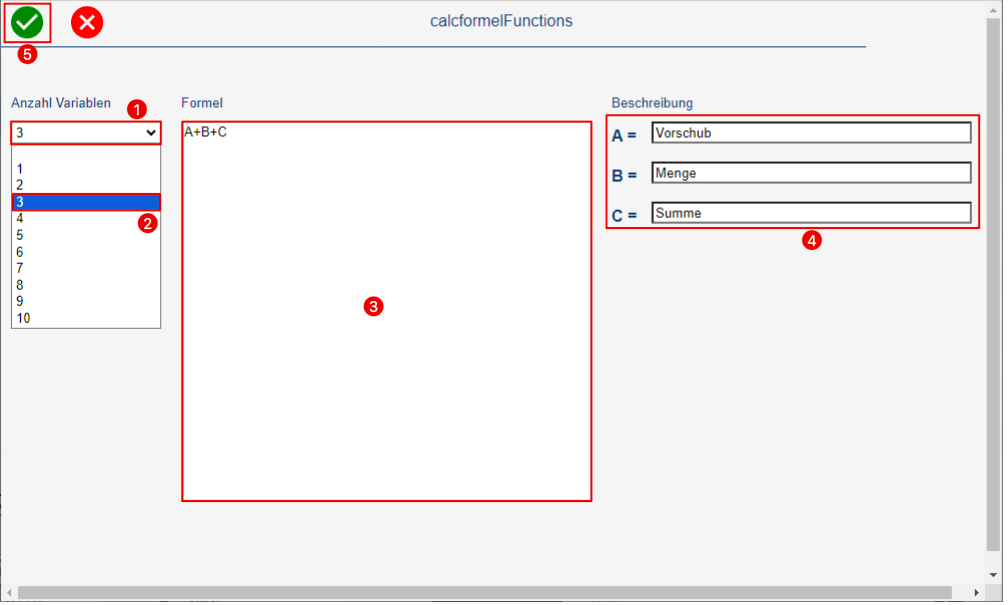

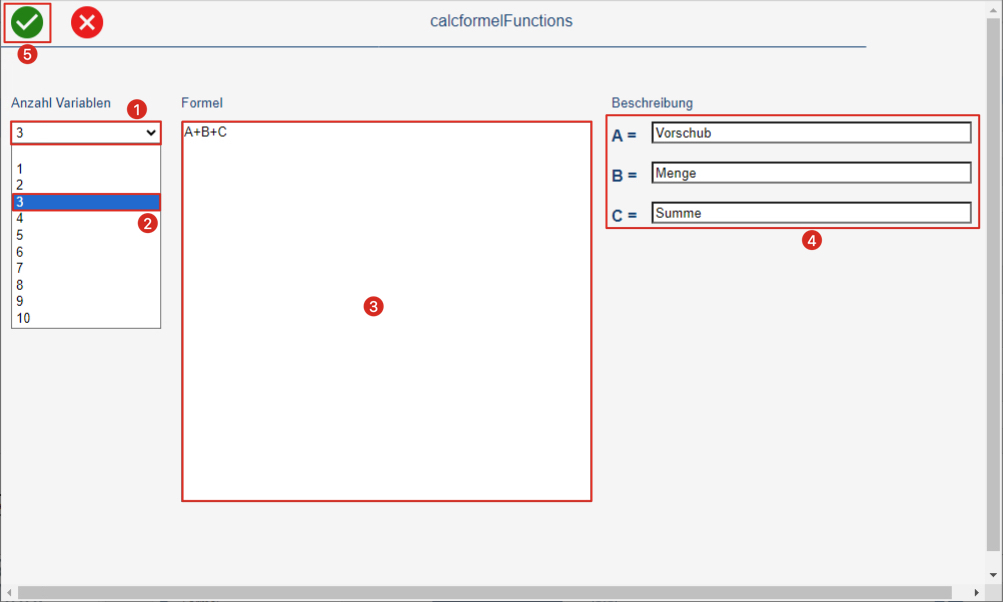

Um eine neue Formel zu erstellen, legst Du zuerst die Anzahl der Variablen fest.
Hierzu klickst Du auf das Drop-Down-Menü () und wählst dir die gewünschte Anzahl an Variablen aus ().
Im Feld Formel () trägst Du dann deine Formel ein. Diese kann standardmäßig bis zu 4000 Zeichen enthalten, kann nach Bedarf aber auch erweitert werden.
Im Bereich Beschreibung () vergibst Du dann bei Bedarf deinen Variablen noch eine Beschreibung um diese in der Formel besser differenzieren zu können.
Gespeichert wird deine Formel, wenn Du auf den grünen Check-Button () klickst.

!!!Bitte Beachten!!!

Formeln müssen immer SQL-Konform eingetragen werden, da diese sonst nicht berechnet werden können.

SQL-Konforme Deklarationen findest du hier:

SQL - Mathematische Symbole für Formeln (MISC)

c) Quelle hinzufügen (FL)

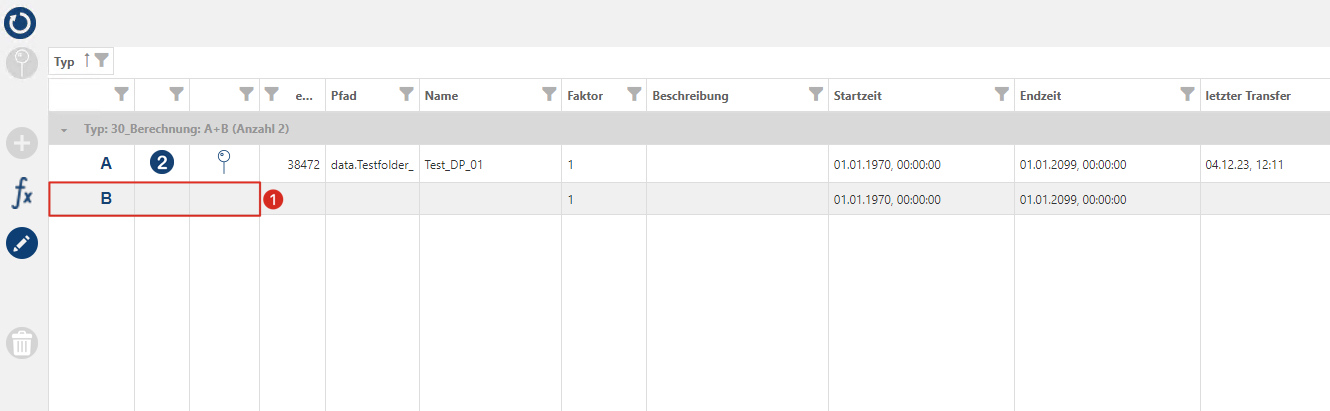

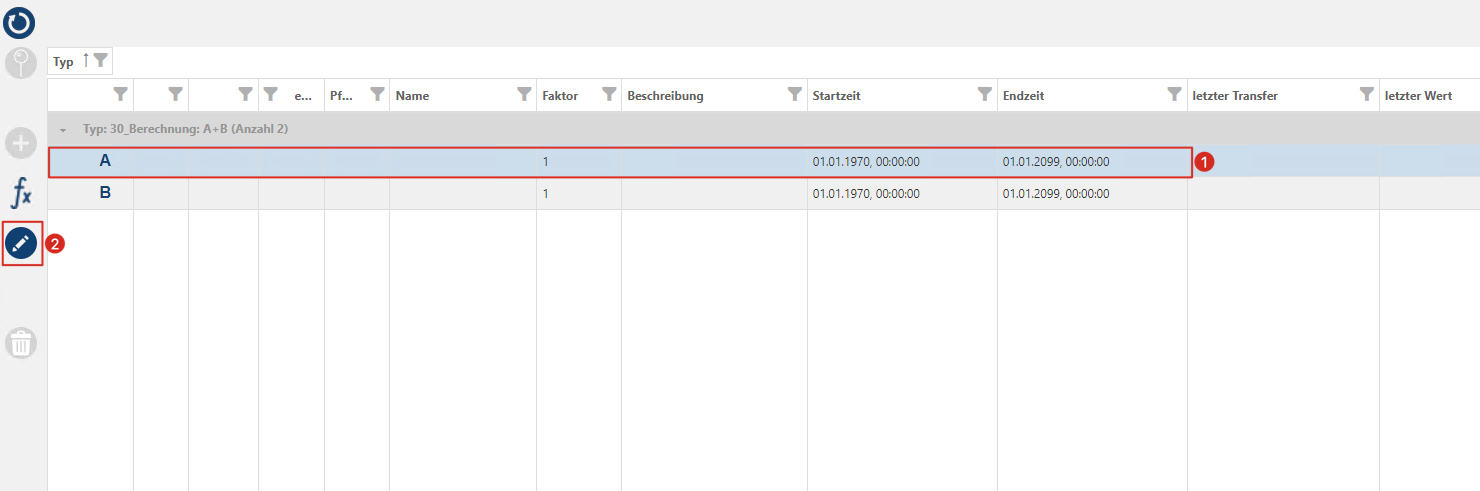

Um deiner Formel eine Quelle hinzuzufügen, markierst Du die betreffende Variable (

) und klickst anschließend auf den blauen Bearbeiten-Button (

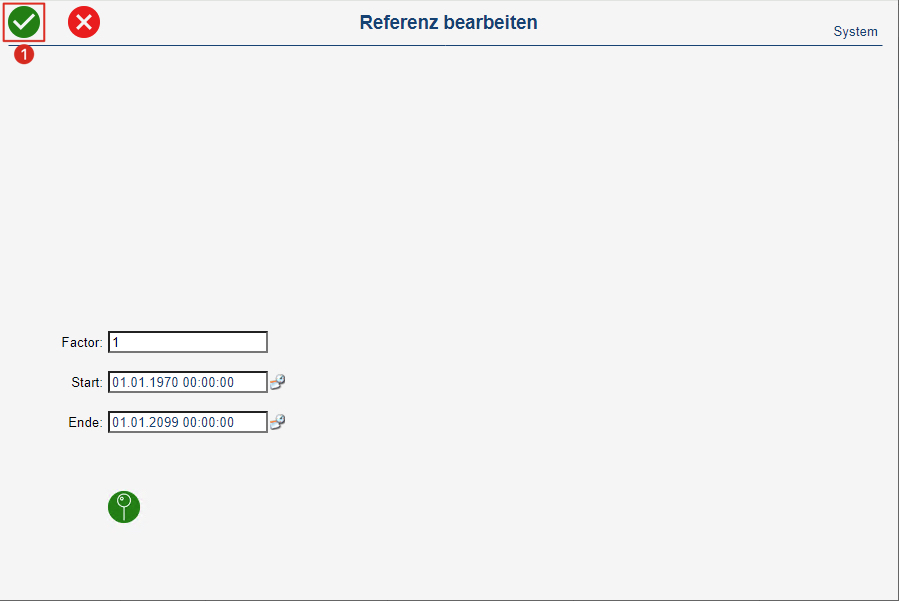

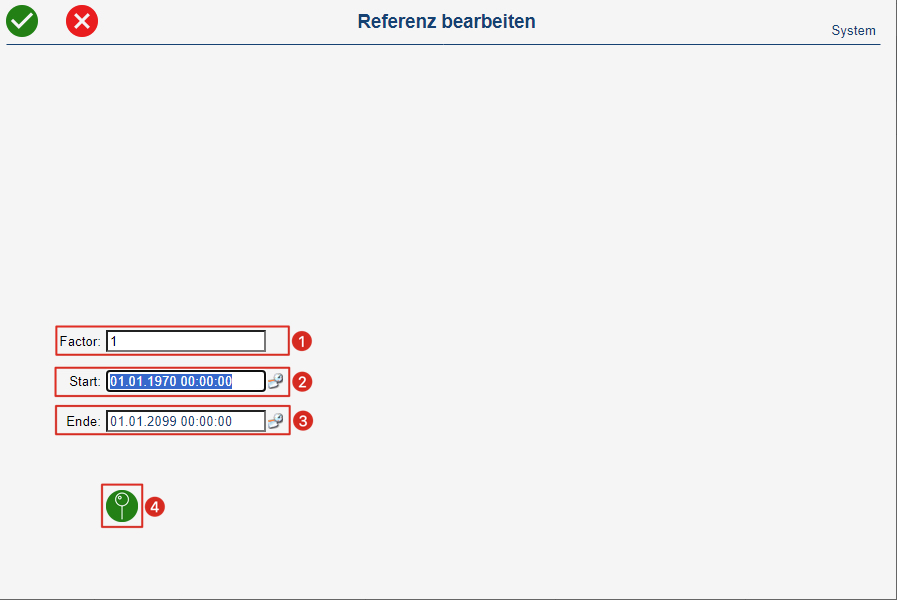

Es öffnet sich ein neues Pop-Up-Fenster zum hinzufügen und konfigurieren einer Datenquelle.
Hier kannst du den Faktor () der Quelle bestimmen, zu welchem Teil diese mit in die Berechnungen einfließen soll.
Beispiel: 1 steht in diesem Fall für 100%, 0,25 für 25%.

Des weiteren kannst Du die Start- () und Endzeit () der Daten festlegen, mit denen deine Variable berechnet werden soll.
Standardmäßig ist diese Einstellung auf den gesamten Aufzeichnungszeitraum gesetzt.

Mit einem Klick auf den grünen Quelle-hinzufügen-Button () wählst Du deiner Variable noch eine Quelle hinzu.

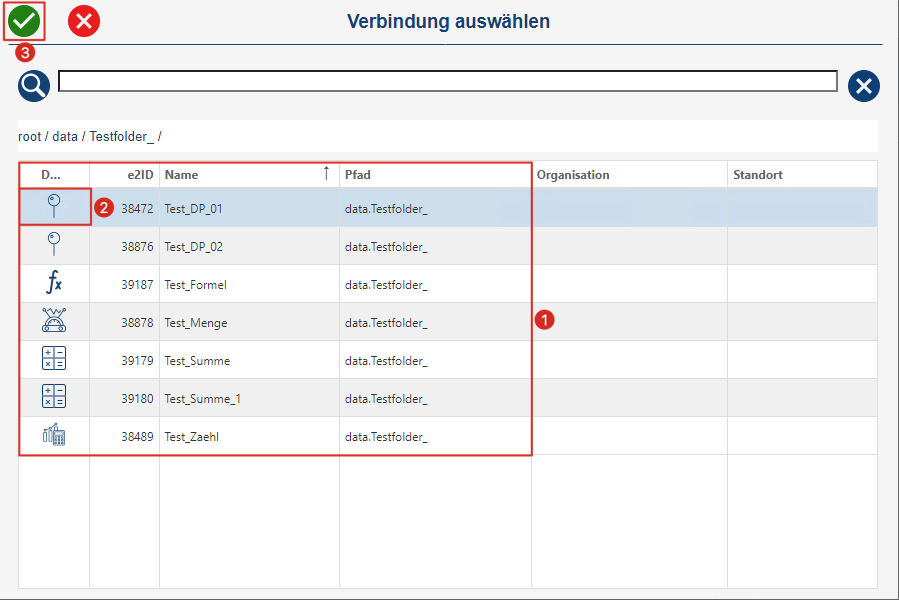

Ein weiteres Pop-Up-Fenster öffnet sich in welchem Du zu deinem gewünschten Objekt navigieren kannst ().
Dein Objekt markierst Du anschließend mit einem Klick () und klickst zum Hinzufügen den grünen Check-Button ().

Das bringt dich zurück zum vorherigen Pop-Up-Fenster, welches Du anschließend ebenfalls mit dem grünen Check-Button () bestätigst.

Die Quelle für deine Variable wurde nun hinzugefügt.
Alle o.g. Schritte wiederholst Du nun für die noch übrigen zu besetzenden Variablen () und deine Formel ist einsatzbereit.

3) LiveChart (FL)

...

4) Daten (FL)

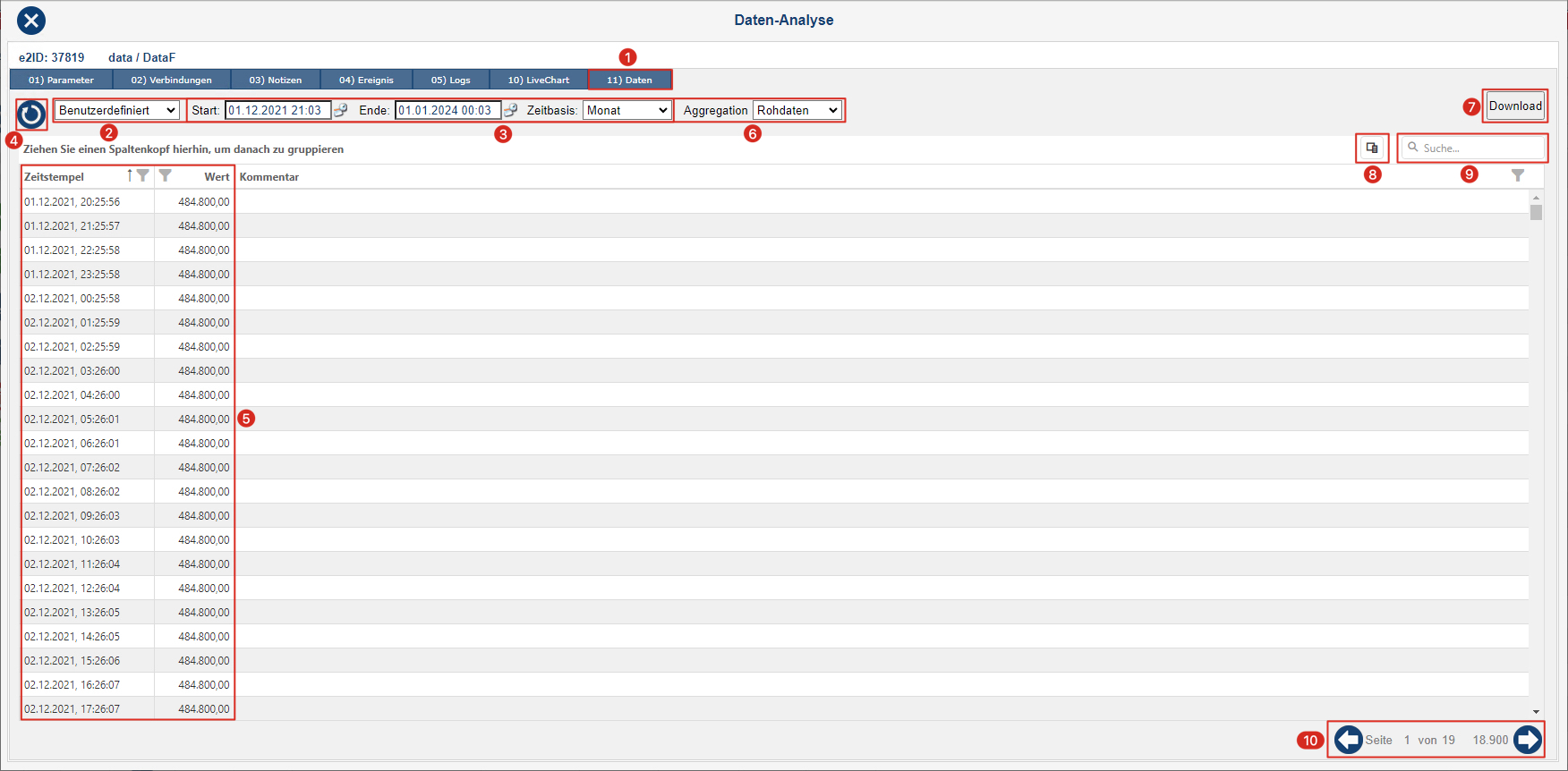

Im Bereich "Daten" () lässt Du dir die Daten der Charts in tabellarischer Form anzeigen.
Hier kannst Du dir aus einer vordefinierten Menge von Zeiträumen* () einen auswählen oder auch einen Zeitraum selbst festlegen.
Einen benutzerdefinierten Zeitraum** () kannst Du dir ganz einfach zusammenstellen, indem Du bei jeweils Start und Ende deinen gewünschten Zeitraum festlegst. Danach legst Du bei Zeitbasis noch die Darstellung fest in welcher die Daten aufgestellt werden sollen.
Nach dem festlegen deines Zeitraumes klickst Du auf den "Refresh-Button" () um deine Zeiteinstellung an die Datenbank zu übersenden, damit dir diese die Daten aus dem jeweiligen Zeitbereich im Datenbereich () anzeigen kann.

Zusätzlich zu den bereits bekannten Konfigurationen aus anderen "Daten"-Bereichen, kannst Du hier auch noch die Aggregation *** () deiner Daten festlegen.

Deine hier angezeigten Daten kannst Du dir mit dem "Download-Button" () in eine Excel-Tabelle herunterladen lassen. Bitte beachte hier, dass nur die jeweils angezeigte Seite heruntergeladen wird. Die Seiten kannst Du, wie bekannt, mit den "Pfeil-Buttons" () durchschalten.

Zusätzlich kannst Du noch mit dem "Spaltenauswahl-Button" ****(

) die angezeigten Spalten im Datenbereich (

) hinzufügen oder entfernen oder auch nach bestimmten Werten mit Hilfe des "Suchen-Feldes" (

) suchen.

*Zu ():

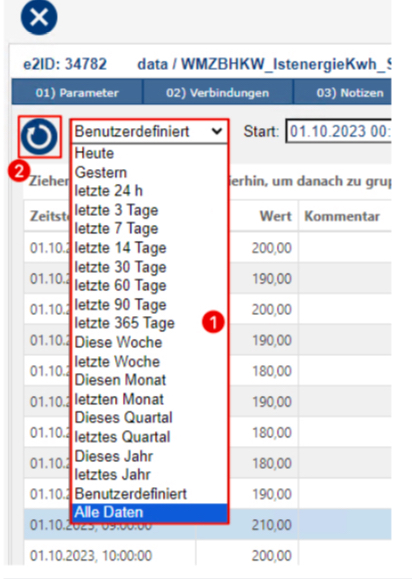

Mit dem "Drop-Down-Menü" () hast Du eine Auswahl aus von uns bereits vordefinierten Zeiträumen, die Du hier schnell und einfach auswählen und übernehmen kannst.
Nach der Auswahl des Zeitraumes klickst Du einfach den blauen "Refresh-Button" () um deinen gewählten Zeitraum aus der Datenbank abzurufen.

**Zu ():

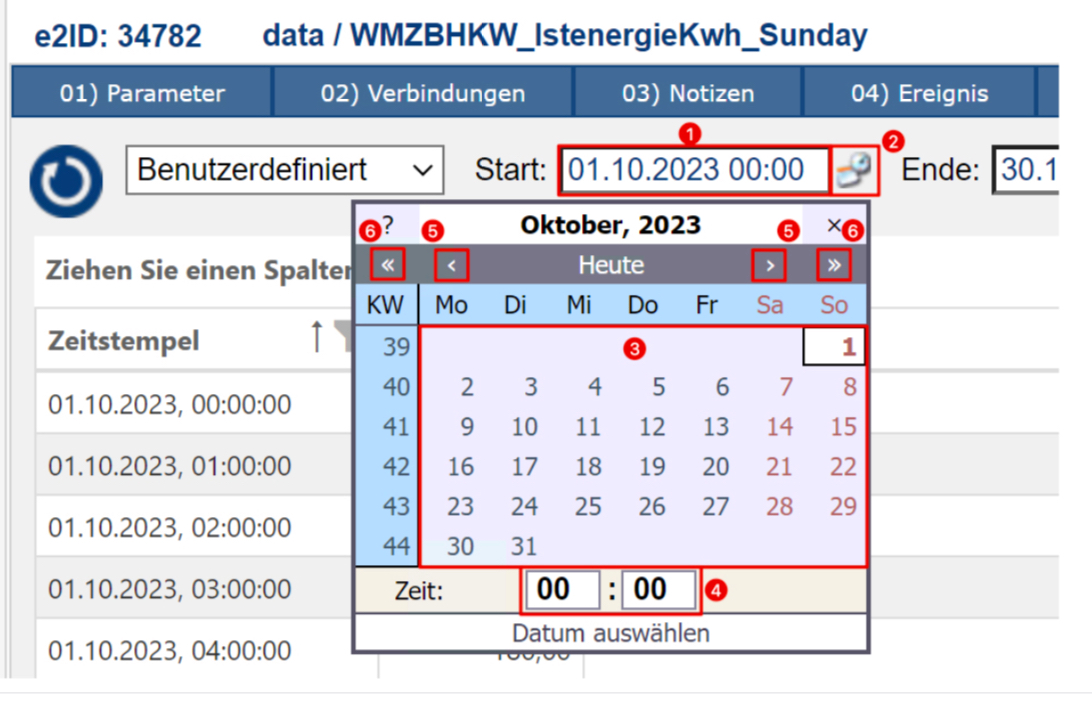

Deinen "benutzerdefinierten Zeitraum" () stellst Du ganz einfach ein, indem Du auf das "Kalendersymbol" () klickst.
Damit öffnest Du das Kalendermodul, in welchem Du deinen benutzerdefinierten Zeitraum konfigurieren kannst.

Hier kannst Du dir einen "Start-Tag" () aus dem Kalender wählen und die entsprechende "Start-Uhrzeit" () auswählen.
Die jeweiligen Monate kannst du mit dem "Einzelpfeil" () durchschalten und die Jahre mit dem "Doppelpfeil" ().

Genau das gleiche stellst Du das End-Datum ein.

***Zu ():

Mit einem Klick auf das Drop-Down-Menü () kannst Du dir eine Variation aus verschiedenen Optionen auswählen.

min:

Minimum: Das Minimum bezieht sich auf den niedrigsten gemessenen Wert im Zeitverlauf der Aufzeichnungen.

max:

Maximum: Das Maximum bezieht sich auf den niedrigsten gemessenen Wert im Zeitverlauf der Aufzeichnungen.

sum:

Summe: Die Summe bezieht sich auf die Gesamtmenge der aufgezeichneten Daten über einen bestimmten Zeitraum.

avg:

Durchschnitt: Der Durchschnitt repräsentiert den Mittelwert der gemessenen Werte über einen bestimmten Zeitraum.

Rohdaten:

Rohdaten: Rohdaten sind die ursprünglichen, unverarbeiteten Messwerte, die direkt von den Erfassungsgeräten geliefert werden.

****Zu ():

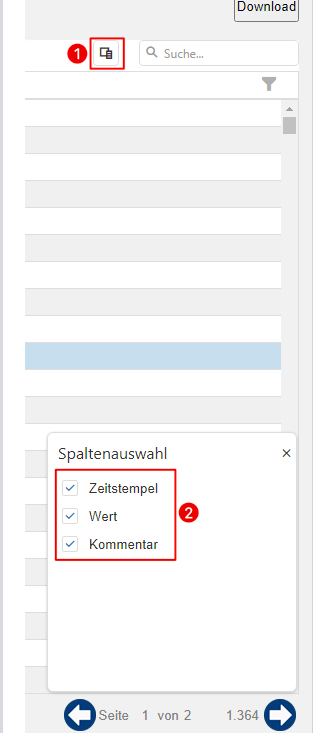

Mit dem Button "Spaltenauswahl" () rufst du ein Fenster auf, mit welchem Du die angezeigten auswählen kannst.
Mit dem jeweiligen an- oder abhaken der "Checkboxen" () blendest Du Spalten ein oder aus.
