Der Alarm (AL)

Der Alarm (AL)

1. Alarmkonfiguration (AL)

Einen Alarm kannst du frei von allen anderen Optionen (Alarm Empfängerliste oder Alarmierungsgruppen) konfigurieren. Der Alarm wird dir dann anschließend unter dem Logo des eco2lot auf jeder Seite angezeigt.




1) Anlegen und parametrieren (AL)

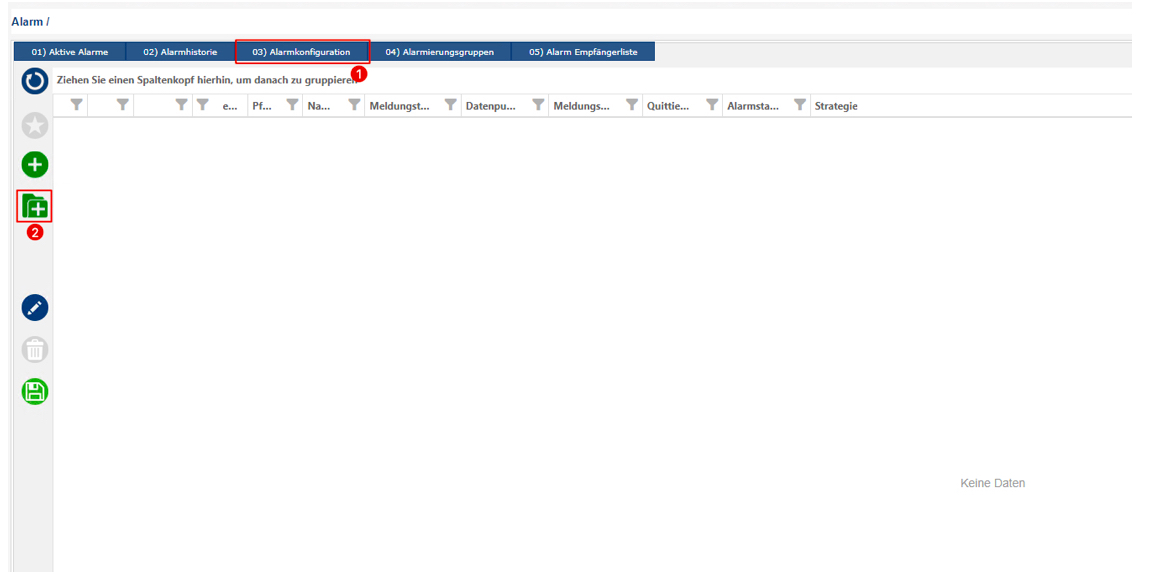

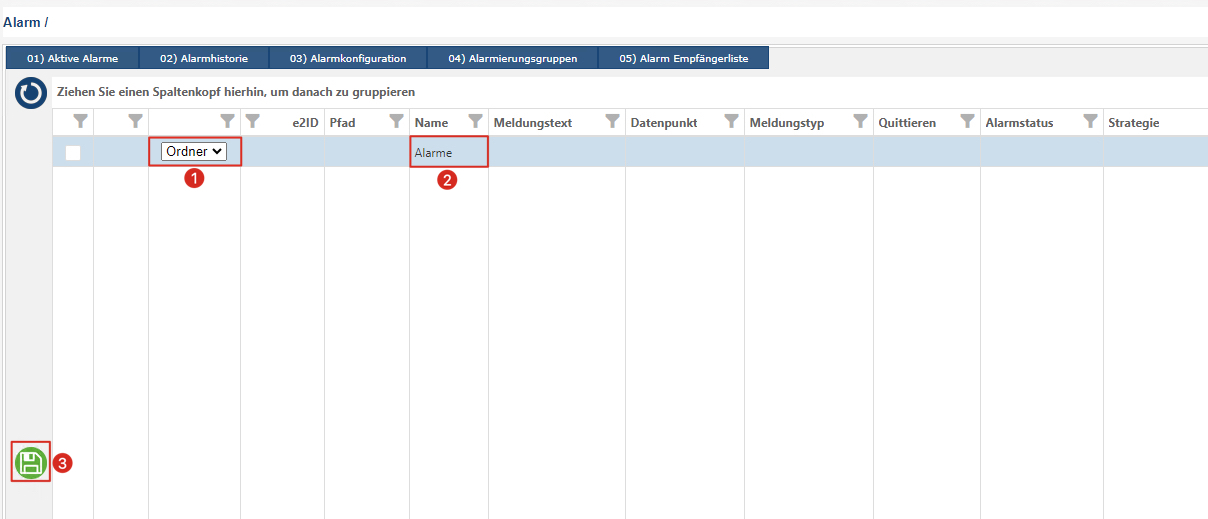

Um einen Alarm anzulegen klickst Du zunächst auf "Alarmkonfiguration" () und erstellst anschließend einen neuen Ordner, mit dem grünen "Neuer-Ordner-Button" ().

Dies ist (derzeit) maßgebend für die Funktion von Alarmen und MUSS ausgeführt werden.


Es entsteht eine neue Zeile, in welcher im "Drop-Down-Menü" () bereits "Ordner" ausgewählt ist.

Diesem vergibst Du nun noch einen Namen () und speicherst ihn anschließend mit dem grünen "Speichern-Button" ().

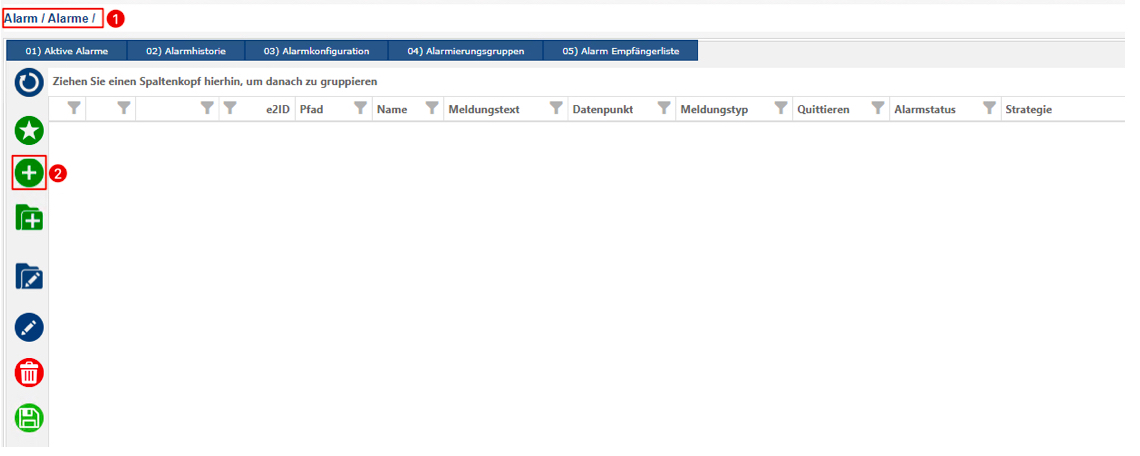

Mit einem Klick auf den Ordner gelangst Du in den "Ordnerpfad" ().

Anschließend klickst Du auf den grünen "Plus-Button" () um einen neuen Alarm zu erstellen.

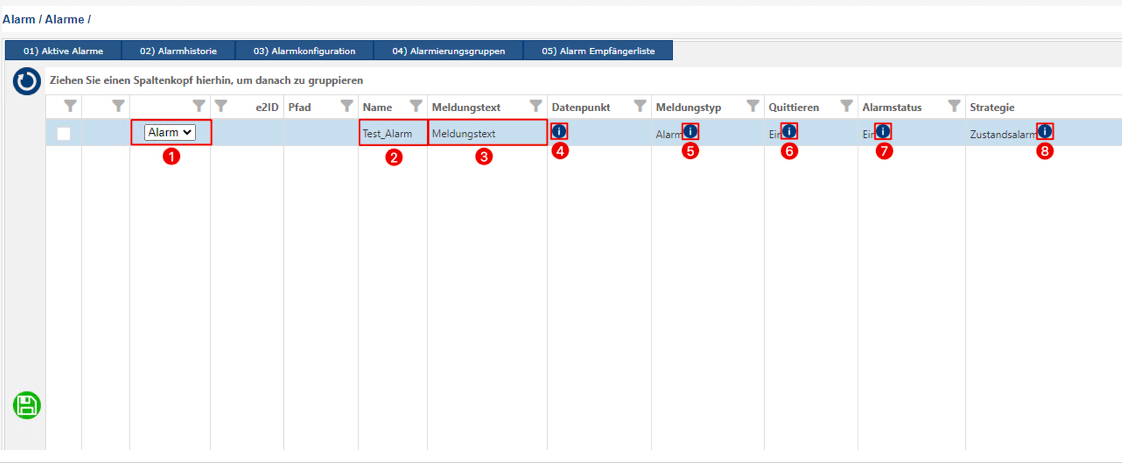

Es entsteht eine neue Zeile in welcher im "Drop-Down-Menü" () bereits "Alarm" ausgewählt ist.

Nachfolgend hast Du nun diverse Optionen zu konfigurieren.

 Name
Hier trägst du den Namen deines Alarms ein.

 Meldungstext

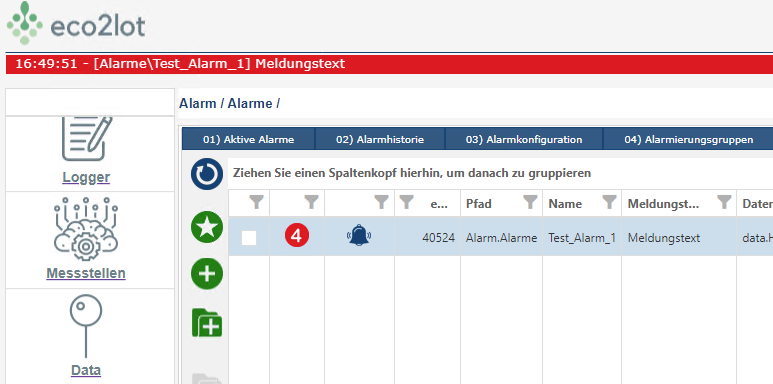

Hier trägst Du den Meldungstext deines Alarms ein. Dieser wird auf jeder Seite des eco2lot in der roten Leiste angezeigt.

 Datenpunkt*
Mit dem blauen "Info-Button" legst Du den zu überwachenden Datenpunkt fest.

 Meldungstyp**
Mit dem blauen "Info-Button" legst du Meldungstypen deines Alarmes fest.

 Quittieren***
Mit dem blauen "Info-Button" legst Du fest, ob dein Alarm automatisch quittiert werden soll oder nicht.

 Alarmstatus****
Mit dem blauen "Info-Button" legst Du fest, ob dein Alarm direkt nach Erstellung scharf geschaltet wird oder nicht.

 Strategie*****
Mit dem blauen "Info-Button" legst Du die Strategie deine Alarms fest.



*Zu ():

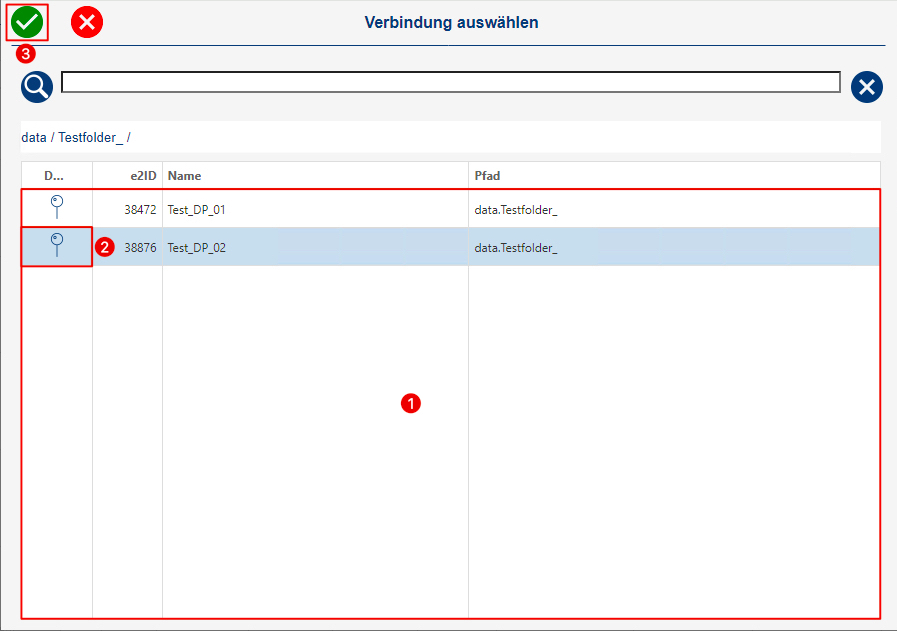

Es öffnet sich ein neues Pop-Up-Fenster.
Hier bewegst Du dich im "Navigationsbereich" () bis zu deinem gewünschten Datenpunkt und markierst ihn ().

Deine Auswahl bestätigst du anschließend mit dem grünen "Check-Button" ().



**Zu ():

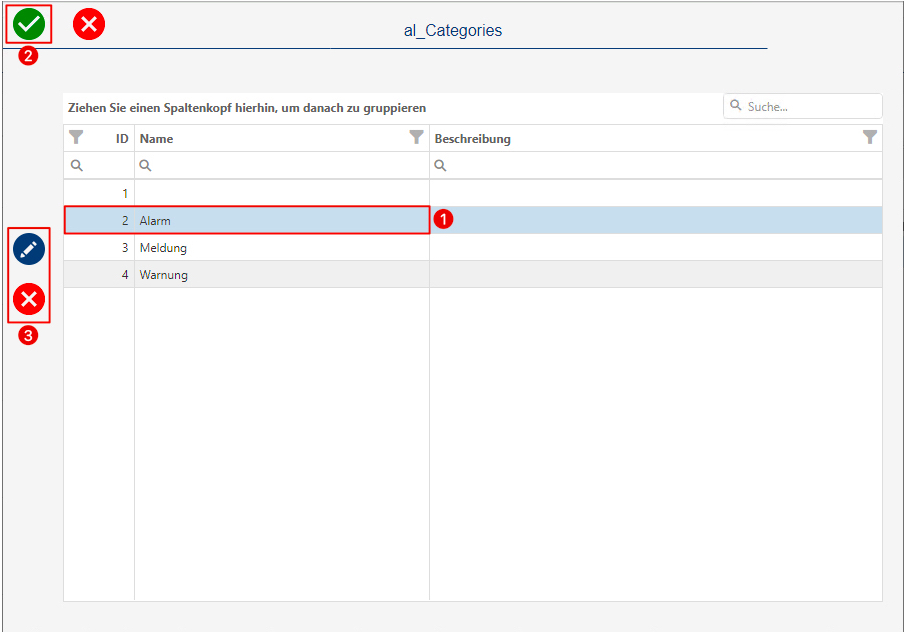

Es öffnet sich ein neues Pop-Up-Fenster.
Hier kannst Du dich nun entscheiden, welchen Typ von Alarm du erstellen willst. Zur Auswahl stehen Alarm, Meldung und Warnung. Dies dient lediglich zur Klassifizierung deines Alarms und was bei Auslösung angezeigt wird. Im Beispiel hier, wird "Alarm" () ausgewählt.
Deine Auswahl bestätigst Du anschließend mit dem grünen "Check-Button" ().
Die Buttons "Editieren" und "Löschen" solltest Du hier nur verwenden, wenn du etwas an bestehenden Typen ändern willst.
Hierzu sind fundierte Kenntnisse von eco2lot und der SQL-Datenbank notwendig ().



***Zu ():
Es öffnet sich ein neues Pop-Up-Fenster.
Hier kannst Du dich  entscheiden, ob dein Alarm automatisch quittiert werden soll oder nicht. In diesem Beispiel wird die Option "Aus" () ausgewählt, da der Alarm nicht automatisch quittiert werden soll.
Deine Auswahl bestätigst Du anschließend mit dem grünen "Check-Button" ().
Die Buttons "Neu", "Editieren" und "Löschen" solltest Du hier nur verwenden, wenn du etwas an bestehenden Typen ändern willst.
Hierzu sind fundierte Kenntnisse von eco2lot und der SQL-Datenbank notwendig ().



****Zu ():

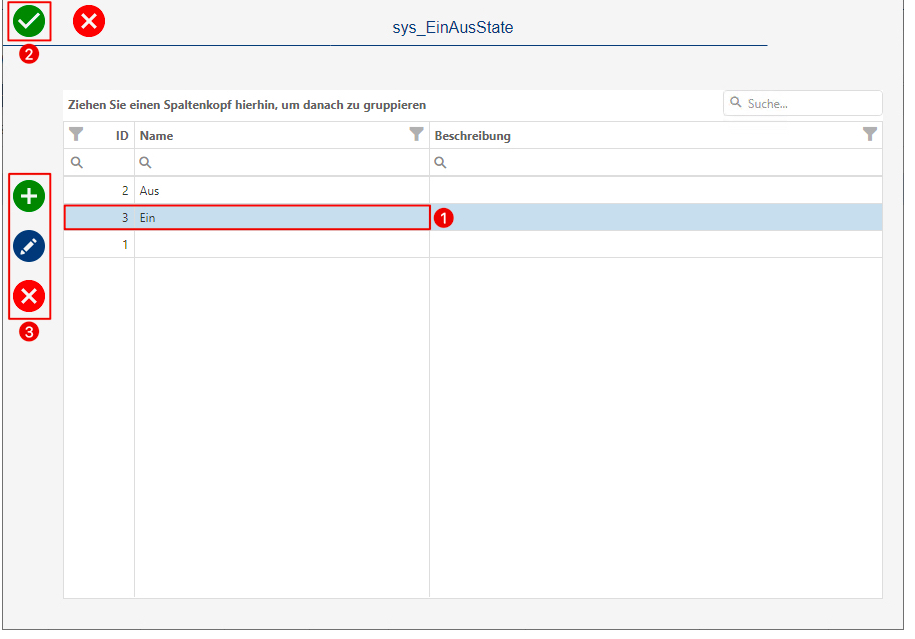

Es öffnet sich ein neues Pop-Up-Fenster.
Hier kannst Du dich  entscheiden, ob dein Alarm direkt nach Erstellung "Ein" oder "Aus" sein soll. In diesem Beispiel wird die Option "Ein" () ausgewählt.
Deine Auswahl bestätigst Du anschließend mit dem grünen "Check-Button" ().
Die Buttons "Neu", "Editieren" und "Löschen" solltest Du hier nur verwenden, wenn du etwas an bestehenden Typen ändern willst.
Hierzu sind fundierte Kenntnisse von eco2lot und der SQL-Datenbank notwendig ().

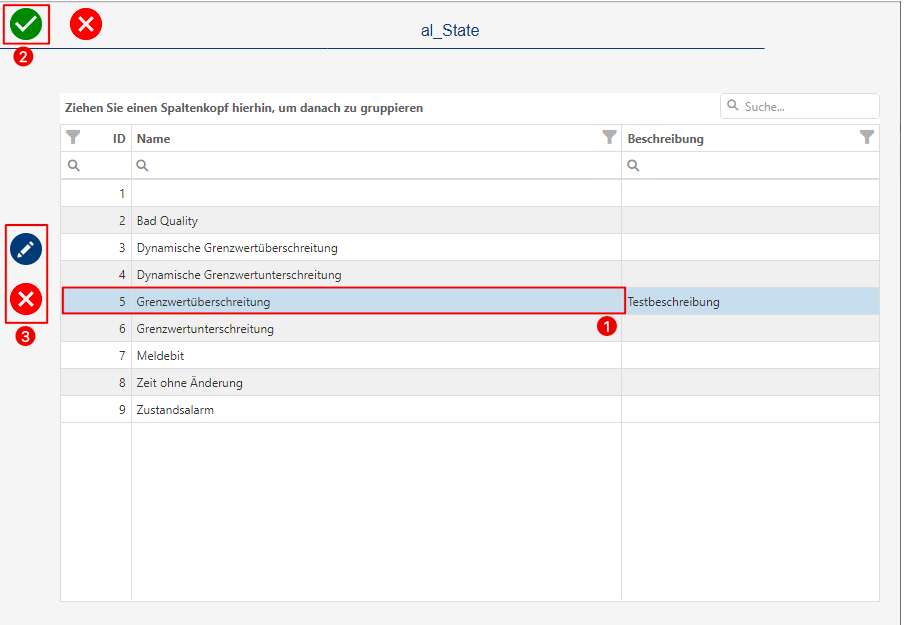

*****Zu ():
Es öffnet sich ein neues Pop-Up-Fenster.
Hier kannst Du dich entscheiden, welche Alarmstrategie Du für deinen Alarm festlegen willst. In diesem Beispiel wird die "Grenzwertüberschreitung" () ausgewählt.
Deine Auswahl bestätigst Du anschließend mit dem grünen "Check-Button" ().
Die Buttons "Editieren" und "Löschen" solltest Du hier nur verwenden, wenn du etwas an bestehenden Typen ändern willst.
Hierzu sind fundierte Kenntnisse von eco2lot und der SQL-Datenbank notwendig ().

Mehr zu den unterschiedlichen Alarmtypen erfährst Du hier: !!!

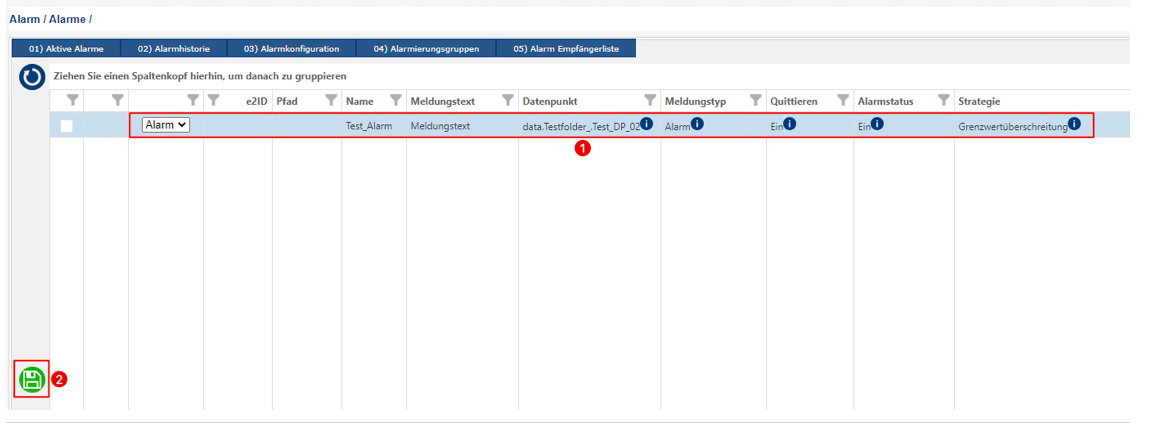

Nachdem Du alle Felder für deinen Alarm konfiguriert hast (), klickst Du abschließend auf den grünen "Speichern-Button" () um deine Konfiguration zu speichern.

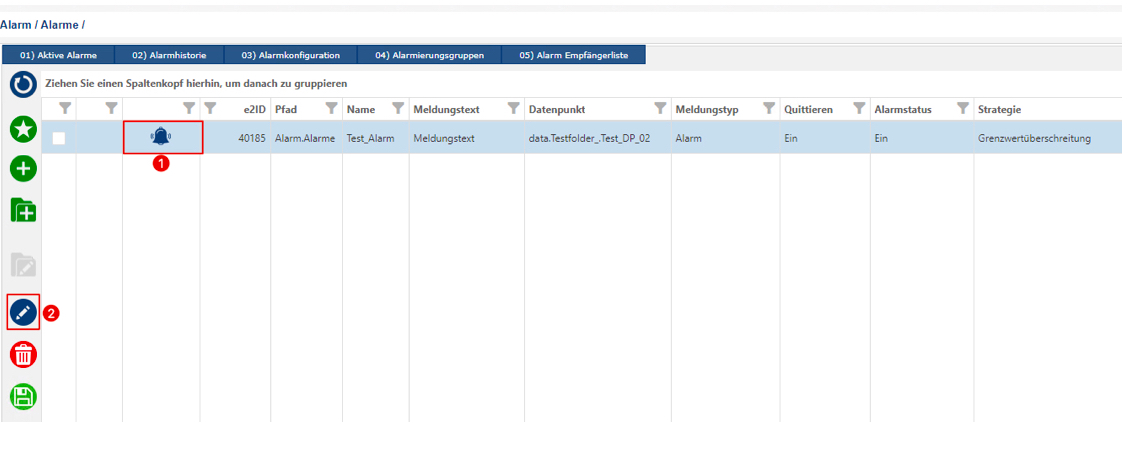

Nach dem Speichern konfigurierst Du deinen Alarm weiter, indem Du auf das Symbol für deinen Alarm klickst, oder Du kannst die bereits bestehenden Optionen erneut mit dem blauen "Bearbeiten-Button" () bearbeiten.



a) PGruppe: 0_Header (AL)


Im Bereich Header, findest Du die beiden Punkte "Name" (), was den Namen deines Alarms festlegt und den "Meldungstext" (), was den Meldungstext festlegt, der auf jeder Seite im eco2lot in der roten Alarmzeile zu sehen ist.




b) PGruppe: 1_Basis (AL)


 Datenpunkt
Im Bereich Datenpunkt legst Du fest, auf welchen Datenpunkt der Alarm schauen soll. Diesen kannst du jederzeit über den blauen "Info-Button" () ändern.

 Meldungstyp
Der Meldungstyp legt fest, welchen Meldungstyp dein Alarm haben wird. Diesen änderst Du mit dem blauen "Info-Button" ().

 Automatisch Quittieren
Automatisch Quittieren legt fest, ob der Alarm automatisch quittiert wird oder ob er durch einen Benutzer quittiert werden muss. Dies änderst Du über den blauen "Info-Button" ().

 Alarmstatus
Der Alarmstatus legt fest, ob dein Alarm ein- oder ausgeschaltet ist. Dies änderst Du via des blauen "Info-Buttons" ().

Zuweisungsinformationen für die blauen "Info-Buttons" (,,,) findest Du hier: Anlegen und parmetrieren (AL)




c) PGruppe: 2_Alarm_Strategie (AL)

Die "Strategie" () legt fest, welche Alarmstrategie für deinen Alarm verwendet wird. In diesem Fall ist die Grenzwertüberschreitung ausgewählt. Die Strategie kannst Du jederzeit über den blauen "Info-Button" () ändern.
Mehr zu Strategien und deren Konfiguration erfährst Du hier: !!!

Der "Grenzwert" () legt fest, welcher Wert bei der Alarmstrategie nicht überschritten werden darf. Sollte der Wert überschritten werden, wird der konfigurierte Alarm ausgelöst.
Zusätzlich zum Grenzwert, kannst Du eine "Hysterese" () festlegen. Diese gibt an, um wie viel der Grenzwert überschritten werden darf, bevor der Alarm ausgelöst wird. Dies kann nützlich sein, sollten regelmäßige Schwankungen bzgl. deines Alarms auftreten.




d) PGruppe: 3 bis 5_EMail bei Auslösen, Quittieren und Alarm gegangen (AL)


Die Konfigurationen bei PGruppe: 3 bis PGruppe: 5 sind identisch.

Beim Punkt "Bei Alarmauslösung" () legst Du fest, ob eine E-Mail bei Alarmauslösung an eine Alarm E-Mail Gruppe  versendet werden soll. Die Funktion der Mailversendung kannst Du jederzeit über den blauen "Info-Button" ()* ein- oder ausschalten.

Die "Alarm E-Mail Gruppe" () an die diese Mail(s) versendet werden legst Du mit dem blauen "Info-Buton" ()** fest.


*Zu ():
Es öffnet sich ein neues Pop-Up-Fenster.
Hier kannst Du auswählen, ob die Mailversendung bei Alarmauslösung "Ein" oder "Aus" sein soll.
Deinen gewünschten Status wählst Du hier aus. In diesem Beispiel wird "Ein" () gewählt.
Deine Auswahl bestätigst Du anschließend mit dem grünen "Check-Button" ().

Die Buttons "Neu", "Editieren" und "Löschen" solltest Du hier nur verwenden, wenn du etwas an bestehenden Typen ändern willst.
Hierzu sind fundierte Kenntnisse von eco2lot und der SQL-Datenbank notwendig ().

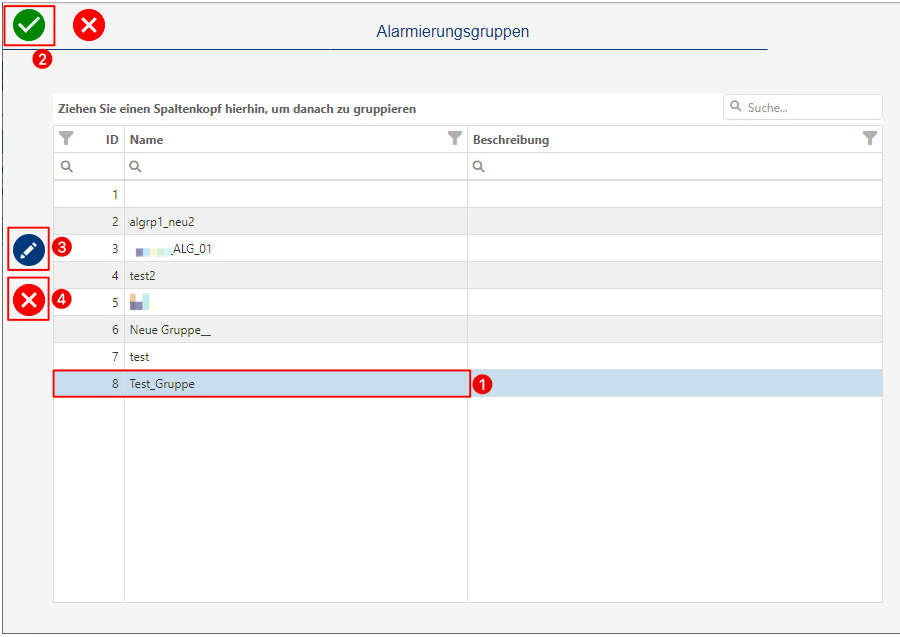

**Zu ():

Es öffnet sich ein neues Pop-Up-Fenster.
Hier kannst Du dir deine Alarmierungsgruppe aussuchen (), die bei Alarmauslösung benachrichtigt werden soll.

Deine Auswahl bestätigst Du anschließend mit dem grünen "Check-Button" ().


Über dieses Fenster kannst Du außerdem deine Alarmierungsgruppen "Bearbeiten" ()*** oder auch "Löschen" ().



***Zu ():

Es öffnet sich ein neues Pop-Up-Fenster.

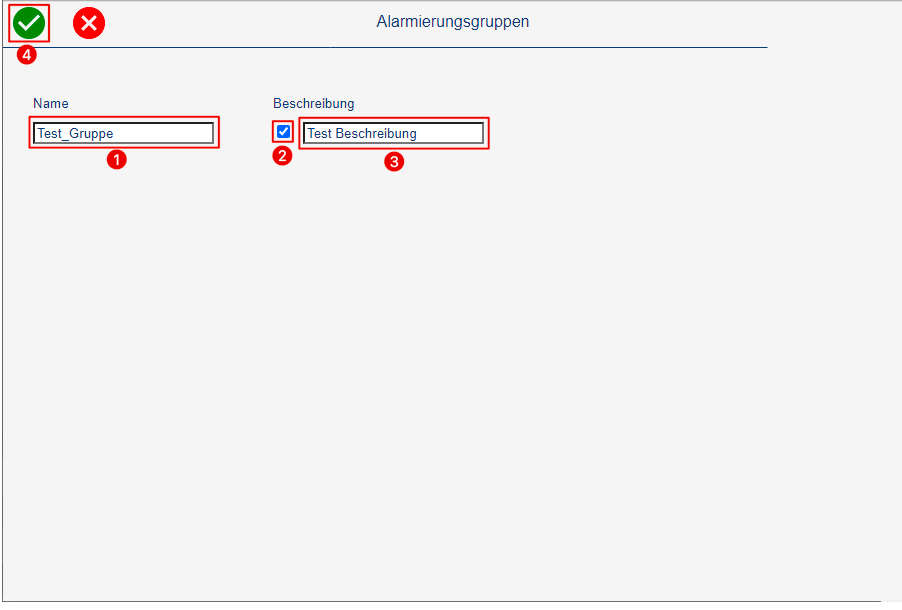

Hier kannst Du deine  Alarmierungsgruppe umbenennen () und ihr auch eine Beschreibung hinzufügen.

Hierfür setzt Du den Haken bei der "Checkbox" () und fügst anschließend deine "Beschreibung" () hinzu.

Deine Eingaben speicherst Du abschließend mit dem grünen "Check-Button" ().




e)  PGruppe: 6 bis 8_Eskalation Stufe 1-3 (AL)

Die Konfigurationen bei PGruppe: 6 bis PGruppe: 8 sind identisch.
Hier findest Du Optionen um Eskalationsstufen festzulegen.

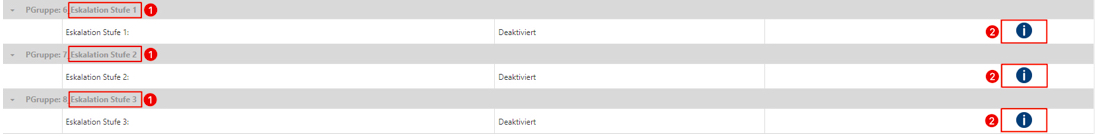

Insgesamt kannst Du drei Stufen festlegen ().

Diese aktivierst DU zunächst bei Bedarf über den blauen "Check-Button" ().




Es öffnet sich ein neues Pop-Up-Fenster.

Hier kannst Du dich zunächst zwischen zwei Optionen entscheiden.
Neben der Standardkonfiguration "Deaktiviert" (), hast du zusätzlich noch die Auswahl aus "Wenn Alarm nicht Quittiert oder Gegangen" () und "Nicht Gegangen" ().

Mehr Infos zu Alarmquittierungen erhältst Du hier: Aktive Alarme (AL)
"Gegangen" ist in diesem Kontext das tatsächliche Gegenteil von "Gekommen".

Bedeutet: Wenn der Alarm noch nicht wieder Gegangen ist, ist die Bedingung erfüllt.

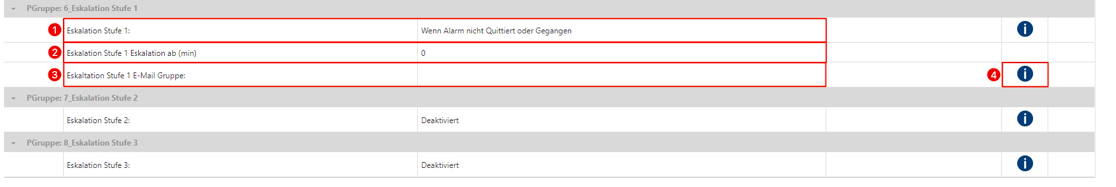

Es entstehen zwei neue Zeilen nachdem Du eine Option für "Eskalation Stufe 1" () ausgewählt hast.

In "Eskalation Stufe 1 Eskalation ab (min)" () legst Du fest, nach wie viel Minuten die Eskalation per E-Mail erfolgen soll.

Im Punkt "Eskalation Stufe 1 E-Mail Gruppe" () bestimmst Du, an welche E-Mail Gruppe die Eskalation per Mail gesendet werden soll. Diese Kannst du mit dem blauen "Info-Button" () anpassen.



Es öffnet sich ein neues Pop-Up-Fenster.

Hier kannst Du dir deine Alarmierungsgruppe aussuchen (), die bei Eskalation benachrichtigt werden soll.

Deine Auswahl bestätigst Du anschließend mit dem grünen "Check-Button" ().


Über dieses Fenster kannst Du außerdem deine Alarmierungsgruppen "Bearbeiten" ()* oder auch "Löschen" ().



*Zu ():

Es öffnet sich ein neues Pop-Up-Fenster.
Hier kannst Du deine  Alarmierungsgruppe umbenennen () und ihr auch eine Beschreibung hinzufügen.

Hierfür setzt Du den Haken bei der "Checkbox" () und fügst anschließend deine "Beschreibung" () hinzu.

Deine Eingaben speicherst Du abschließend mit dem grünen "Check-Button" ().





f) PGruppe: 9_Eskalation Schleife (AL)

Im Bereich Eskalation Schleife legst Du die Bedingungen für eine Eskalationsschleife fest.

Hierfür kannst Du dir zunächst "Eskalation Schleife" () eine Option auswählen, welche für die Schleife notwendig ist. Diese wählst Du dir via des blauen "Info-Buttons" ()* aus.

Im Bereich "Eskalation Schleife begin ab (min)" () legst du fest, ab wie viel Minuten die Schleife erneut bei aktivem Alarm erneut durchlaufen werden soll.





*Zu ():

Es öffnet sich ein neues Pop-Up-Fenster.

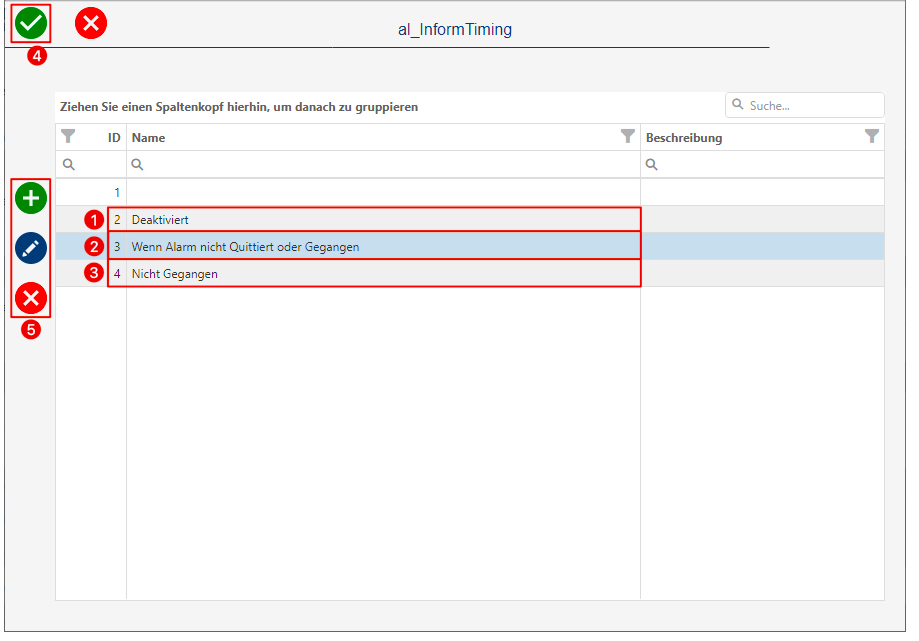

Hier kannst Du dich zunächst zwischen zwei Optionen entscheiden.
Neben der Standardkonfiguration "Deaktiviert" (), hast du zusätzlich noch die Auswahl aus "Wenn Alarm nicht Quittiert oder Gegangen" () und "Nicht Gegangen" ().

Mehr Infos zu Alarmquittierungen erhältst Du hier: Aktive Alarme (AL)
"Gegangen" ist in diesem Kontext das tatsächliche Gegenteil von "Gekommen".
Bedeutet: Wenn der Alarm noch nicht wieder Gegangen ist, ist die Bedingung erfüllt.





Nachdem Du deine passende Option ausgewählt hast (), definierst Du noch eine "Minutenangabe" (), wie o.g. und hast die Erstellung deiner Schleife abgeschlossen.







2) Verbindungen (AL)

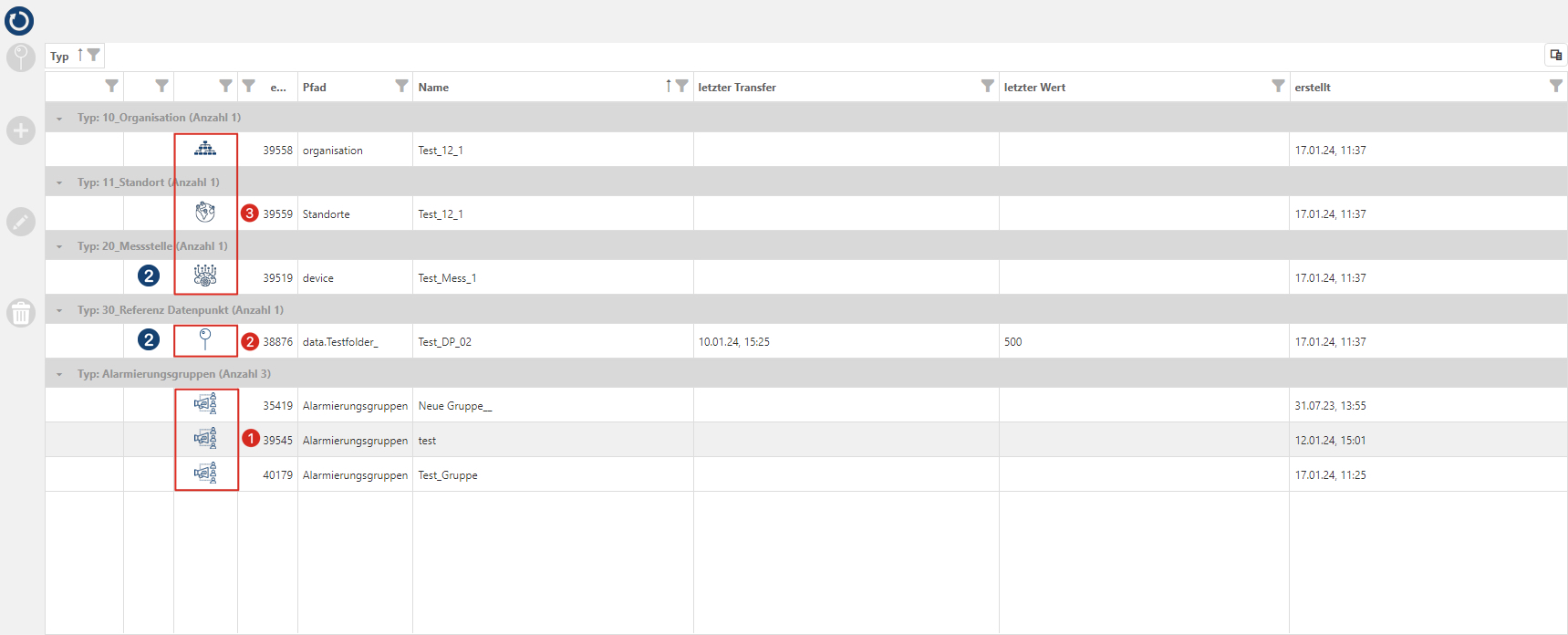

Im Verbindungen werden dir alle Objekte angezeigt, die mit deinem Alarm in Verbindung stehen.

Im unteren Bereich werden dir deine mit dem Alarm verbundenen "Alarmierungsgruppen" () angezeigt.

Durch die Anbindung deines "Datenpunktes" () werden unter anderem auch, wie du es bereits schon von den Messstellen kennst, automatisch die/der zugehörige "Messstelle, Standort und Organisation" () angezeigt.

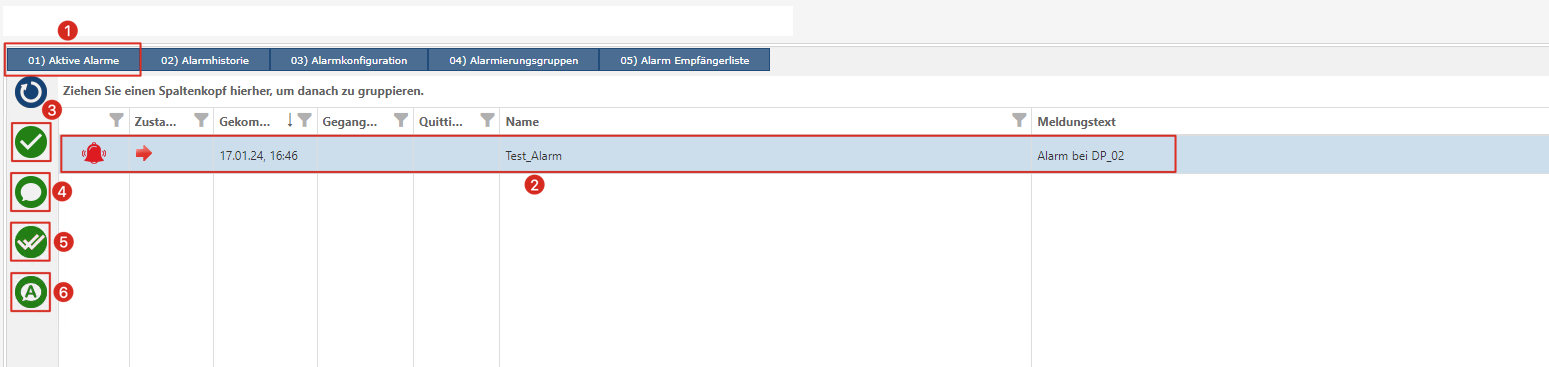

3) Aktive Alarme (AL)

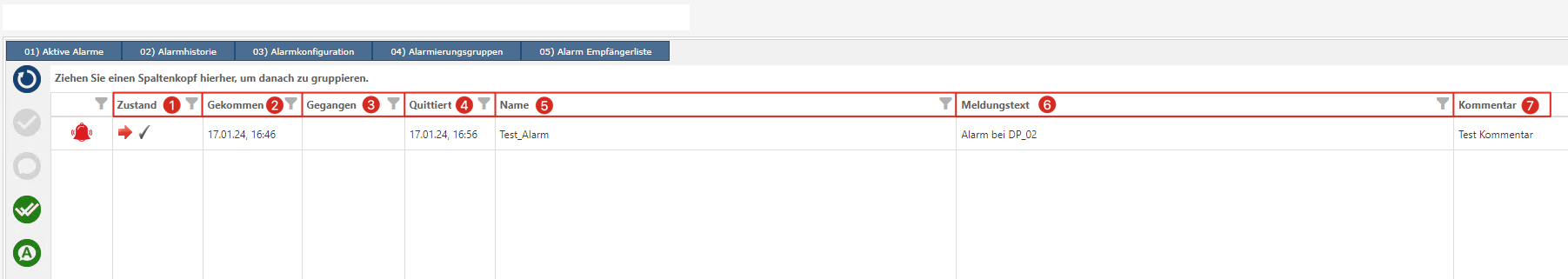

Im Bereich "Aktive Alarme" (). Hier werden dir ausgelöste Alarme in einer Übersicht angezeigt ().

Diese Alarme kannst du mit den vier folgenden Buttons bearbeiten:

 Quittieren
Quittiert den ausgewählten Alarm und deaktiviert die Meldung welche dir im eco2lot angezeigt wird -> Alarmkonfiguration (AL)

 Kommentiert Quittieren*:
Öffnet ein Fenster in welchem Du die Quittierung deines Alarms kommentieren kannst und deaktiviert die Meldung welche dir im eco2lot angezeigt wird -> Alarmkonfiguration (AL)

 Alle Quittieren
Quittiert alle Alarme und deaktiviert die Meldungen welche dir im eco2lot angezeigt werden ->Alarmkonfiguration (AL)

 Alle Kommentiert Quittieren
Öffnet ein Fenster in welchem Du die Quittierung all deiner Alarme kommentieren kannst und deaktiviert die Meldungen welche dir im eco2lot angezeigt wird -> Alarmkonfiguration (AL)

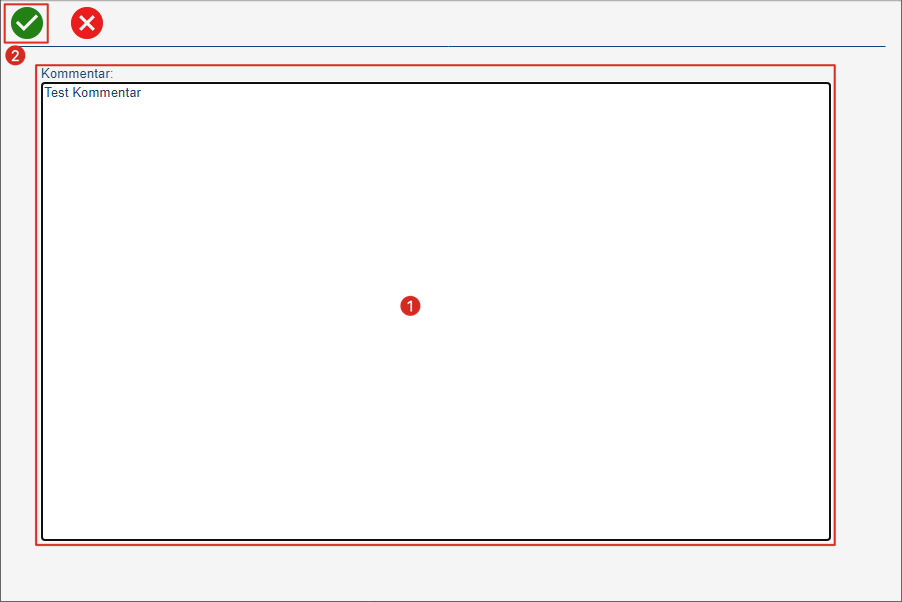

*Zu ():

Es öffnet sich ein neues Pop-Up-Fenster.
In diesem kannst Du im "Kommentarfeld" () einen Kommentar zur Quittierung deines/r Alarms/e hinterlassen.

Diesen bestätigst du anschließend mit dem grünen "Check-Button" ().




 Zustand
Zeigt den aktuellen Zustand des Alarmes.

 Gekommen
Zeigt den Zeitpunkt, an dem der Alarm gekommen ist.

 Gegangen
Zeigt den Zeitpunkt, an dem der Alarm gegangen ist, falls er gegangen sein sollte.

 Quittiert
Zeigt den Zeitpunkt, an dem der Alarm quittiert wurde.

 Name
Der Name des Alarmes.

 Meldungstext
Zeigt den festgelegten Meldungstext deines Alarms an.

 Kommentar
Zeigt den Kommentar an, der bei Quittierung des Alarmes vergeben wurde, falls einer vergeben wurde.



4) Alarm Historie (AL)

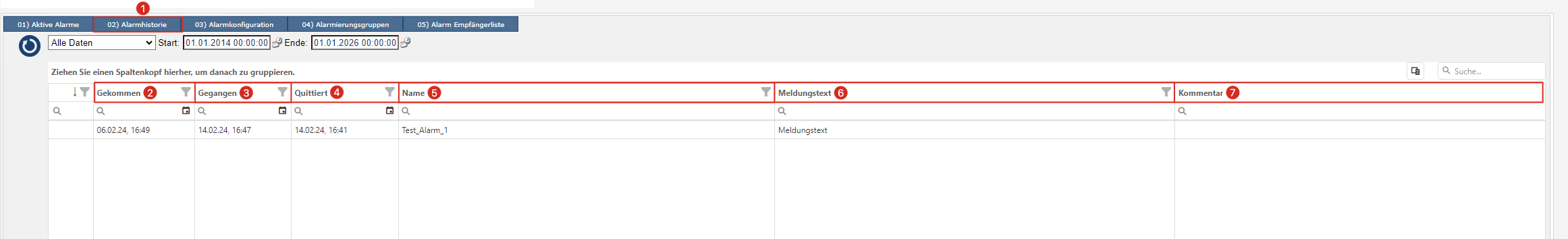

Im Bereich "Alarmhistorie" () hast Du die Übersicht über alle gegangenen Alarme.

 Gekommen
Zeigt den Zeitpunkt an, an dem die Bedingung des Alarmes erfüllt wurde.

 Gegangen
Zeigt den Zeitpunkt an, an dem die Bedingung des Alarmes nicht mehr erfüllt wurde.

 Quittiert
Zeigt den Zeitpunkt an, an dem der Alarm quittiert wurde.

 Name
Zeigt den Namen des Alarms an.

 Meldungstext
Zeigt den Meldungstext des Alarms an.

 Kommentar
Zeigt den Kommentar des Alarms an.
